الرئيسية / دليل الخطط / 135-001-L

Просмотр

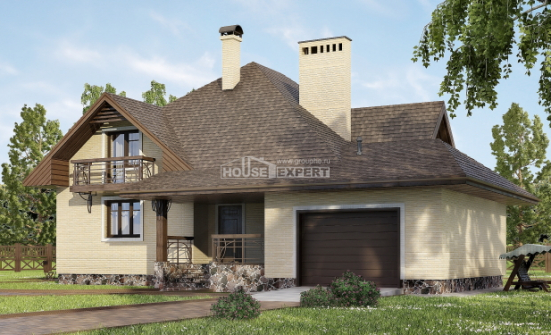

  • 135-001-L خطة بيت ذو طابقين طابق علوي وكراج ، تقليدي بيت صغير, House Expert
  • 135-001-L خطة بيت ذو طابقين مع طابق علوي وكراج ، اقتصادي بيت صغير, House Expert
  • 135-001-L خطة بيت ذو طابقين طابق علوي وكراج ، تقليدي بيت, House Expert
  • 135-001-L خطة بيت ذو طابقين مع طابق علوي إضافي ، كراج ، صغير المساحة فلا, House Expert

  • 135-001-L خطة بيت ذو طابقين مع طابق علوي إضافي وكراج ، صغير المساحة فلا, House Expert
  • 135-001-L خطة بيت ذو طابقين طابق علوي إضافي ، كراج ، زهيد فلا, House Expert
  • 135-001-L خطة بيت ذو طابقين طابق علوي ، كراج ، بخس فلا, House Expert
  • 135-001-L خطة بيت ذو طابقين مع طابق علوي وكراج ، اقتصادي فلا, House Expert
قيمة الخطة
2 199
طرق الدفع

الخدمات الإضافية:






شراء الخطة الفوري
При покупке проекта дополнительно заказывают

Отопление

Водоснабжение и канализация

Наружные сети

Строительство дома

المساحة العامة:135,71 m2
مقاسات البناء:10,5 x 13,6 м
عدد الطوابق:2
الطابق الأرضي:لا
كراج:سيارة 1
Сейсмостойкость:до 7 баллов
مادة السقف:القرميد
تشطيب الحوائط الخارجية:لبنة خارجية
تشطيب الطابق الأرضي:حجر
مادة الأرضية:ألواح إسمنتية
أساس:عمودي
مادة الحوائط:لبنة 380 ملم, عازل 100 мм



خطة البيت 135-001-L. طابق واحد خطة البيت 135-001-L. طابق واحد
طابق واحد
ارتفاع الطابق: 2,5 м
قائمة الغرف, m2
صالون 18,59
مطبخ 12,42
غرفة التدفئة 6,12
مدرج 5,04
ردهة 6,45
خزانة مدمجة 0,97
حمام 2,29
الباب المزدوج 2,75
كراج 24
المحموع: 78,63

خطة البيت 135-001-L. 2 этаж خطة البيت 135-001-L. 2 этаж
2 этаж
ارتفاع الطابق: 1,25 - 3,38 м
قائمة الغرف, m2
غرفة 10,82
غرفة 20,18
ردهة 2,23
حمام 5,6
غرفة 18,25
المحموع: 57,08




يمكن أن تختلف وثائق الخطة من الصور الموجودة في الموقع والبائع لديه الحق لتغيير وثائق الخطة.

الأسئلة الشائعة عن الخطط
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
عرض جميع الأسئلةإخفاء الأسئلة

Конструктивные решения
ТитулВедомость рабочих чертежейСхема расположения свай. Схема расположения ростверка (опалубка)Схема расположения ростверка (армирование)Узлы 1, 2Спецификация и ведомость расхода стали на фундаментПлан плит перекрытия на отм. -0,450 (низ плит)План балок перекрытия на отм. +2,700 (низ плит)Узлы анкеровкиУчасток монолитный Ум-1, 2Перемычки 1-го и 2-го этажа, Прм - 1Крыльцо К 1Крыльцо К 2Схема расположения лестницыЗакладная деталь Мн-1, сетка С-1План кровли. План стропилПлан диагональных стропильных ног и коньковых балок. План мауэрлатов, прогонов и стоек, узел 10Диагональная стропильная нога Дн-2, разрез 6-6, узел 9Разрез 1-1...5-5Узел 1...4Узел 5...8Спецификация, общие указания

Полезное видео

В этом видео рассказывается, что входит в состав раздела конструктивные решения, сокращенно КР.

We provide a hard copy of all project docs.



  • قياس الورقة: A3 ؛
  • لغة الخطة روسي ؛
  • نظام القياس: متري؛




عرض
individual house plan


اقتراحنا:

يمكنك على اختيار مادة الحوائط:
