الرئيسية / دليل الخطط / 210-003-R

Просмотр

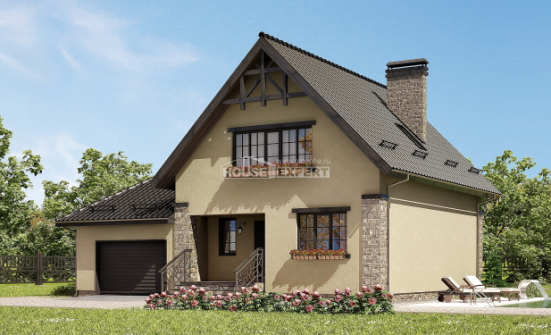

  • 210-003-R خطة بيت ذو طابقين مع طابق علوي إضافي ، واسع فلا, House Expert
  • 210-003-R خطة بيت ذو طابقين مع طابق علوي إضافي ، معاصر بيت صغير, House Expert
  • 210-003-R خطة بيت ذو طابقين مع طابق علوي ، معاصر بيت ريفي, House Expert
  • 210-003-R خطة بيت ذو طابقين طابق علوي إضافي ، متواسط فلا, House Expert

  • 210-003-R خطة بيت ذو طابقين طابق علوي ، معاصر فلا, House Expert
  • 210-003-R خطة بيت ذو طابقين طابق علوي إضافي ، واسع فلا, House Expert
  • 210-003-R خطة بيت ذو طابقين مع طابق علوي إضافي ، مريح بيت صغير, House Expert
  • 210-003-R خطة بيت ذو طابقين طابق علوي إضافي ، تقليدي بيت, House Expert
قيمة الخطة

الخدمات الإضافية:






شراء الخطة الفوري
المساحة العامة:225,62 m2
مقاسات البناء:11,1 x 15,8 м
عدد الطوابق:2
الطابق الأرضي:لا
كراج:لا
Сейсмостойкость:до 7 баллов
مادة السقف:القرميد المعدني
تشطيب الحوائط الخارجية:الجص
تشطيب الطابق الأرضي:حجر
مادة الأرضية:ألواح إسمنتية
أساس:عمودي
مادة الحوائط:عازل 100 мм, كتلة 400 ملم



طابق واحد
ارتفاع الطابق: 3,3 м
قائمة الغرف, m2
الباب المزدوج 3,27
ردهة 12,63
خزانة مدمجة 1,12
صالون 41,94
مطبخ 21
مدرج 7,32
غرفة 11,34
حمام 5,61
غرفة التدفئة 5,67
المحموع: 109,90

2 этаж
ارتفاع الطابق: 3,3 м
قائمة الغرف, m2
ردهة 14,43
غرفة 14,29
غرفة الملابس 4,39
Ванная 10,05
غرفة نوم 21,18
غرفة 14,96
غرفة نوم 20,93
Терраса 15,49
المحموع: 115,72




يمكن أن تختلف وثائق الخطة من الصور الموجودة في الموقع والبائع لديه الحق لتغيير وثائق الخطة.

الأسئلة الشائعة عن الخطط
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
المزيد...إخفاء
عرض جميع الأسئلةإخفاء الأسئلة

Конструктивные решения
  1. Титул
  2. Ведомость рабочих чертежей
  3. План свайного поля
  4. План ростверка
  5. Сечение А-А, Б-Б, В-В
  6. Усиление углов
  7. Спецификация элементов фундамента, Ведомость расхода стали, Спецификация материалов на ростверк
  8. План плит перекрытия на отм. -0,500 (низ плиты)
  9. План плит перекрытия на отм. +2,500 (низ плиты)
  10. План плит перекрытия на отм. +5,280 (низ плиты). Схема монолитного пояса на отм. 5,160
  11. Схема расположения монолитного пояса (подушки) на отм. 2,380
  12. Монолитный участок Му-1
  13. Монолитный участок Му-2, Му-3, Му-4, Му-6
  14. Монолитный участок Му-5
  15. Балка металлическая Бм-1, Монолитный участок Му-7
  16. Балка металлическая Бм-2
  17. Спецификация и ведомость расхода стали на перекрытие
  18. Схема расположения перемычек 1-го этажа
  19. Схема расположения перемычек 2-го этажа
  20. Схема расположения монолитной лестницы, Узел 3
  21. Лестничный марш Л-1, Узел 4
  22. Лестничный марш Л-2, Спецификация элементов лестничных маршей, Ведомость расхода арматуры
  23. План кровли
  24. План стропил, Узел 5
  25. План мауэрлатов, Узел 6
  26. Разрез 1-1, 5-5
  27. Разрез 2-2, Узел 9
  28. Разрез 3-3, 4-4
  29. Узел 10, 11
  30. Разрез 6-6, 7-7
  31. Спецификация, Общие указания
В альбоме 31 лист.

Полезное видео

В этом видео рассказывается, что входит в состав раздела конструктивные решения, сокращенно КР.

We provide a hard copy of all project docs.



  • قياس الورقة: A3 ؛
  • لغة الخطة روسي ؛
  • نظام القياس: متري؛
